Крышной стакан серия 1.494-24 выпуск 2/90

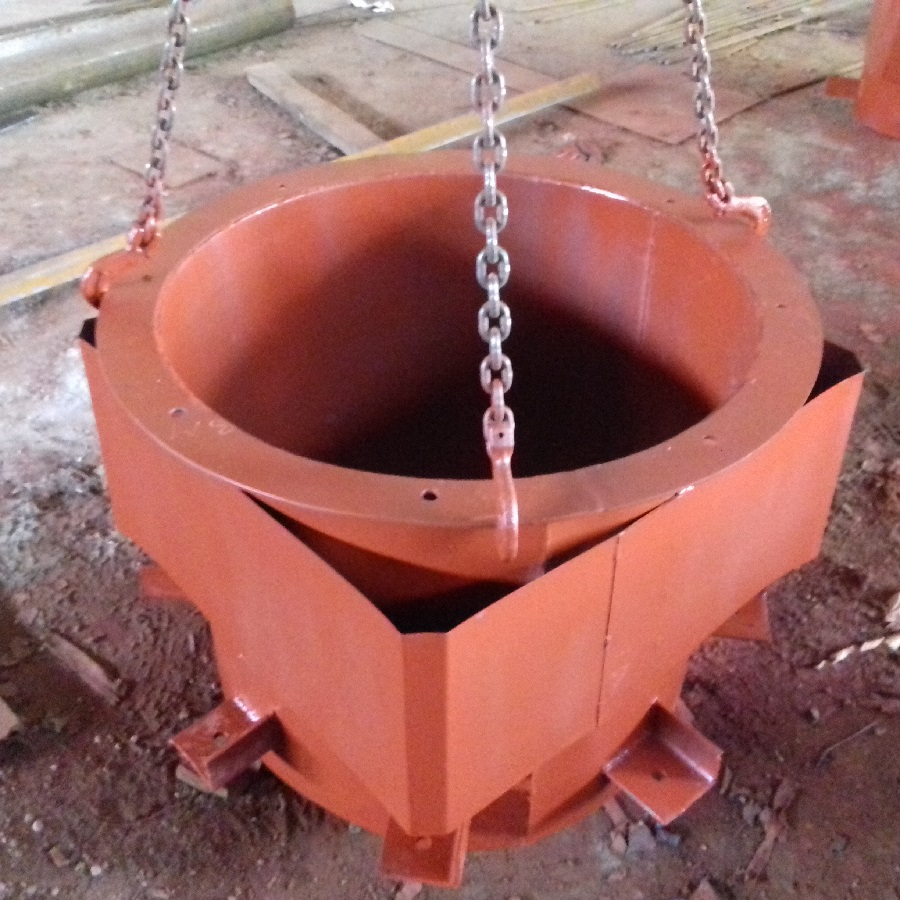

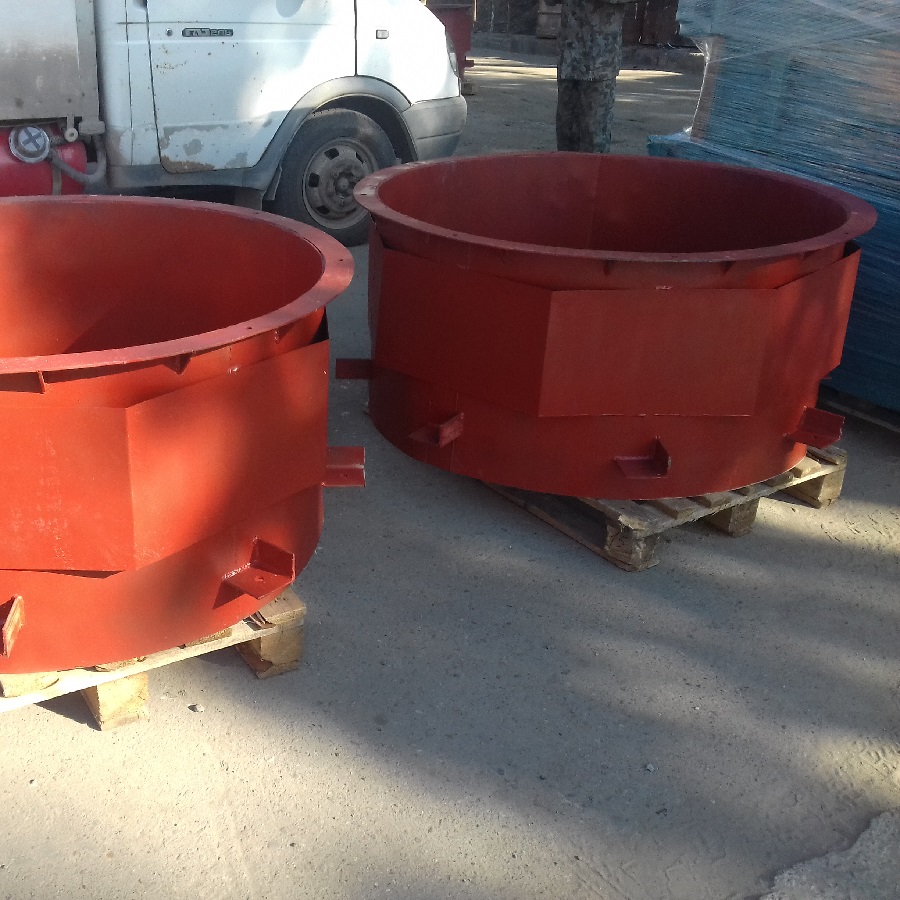

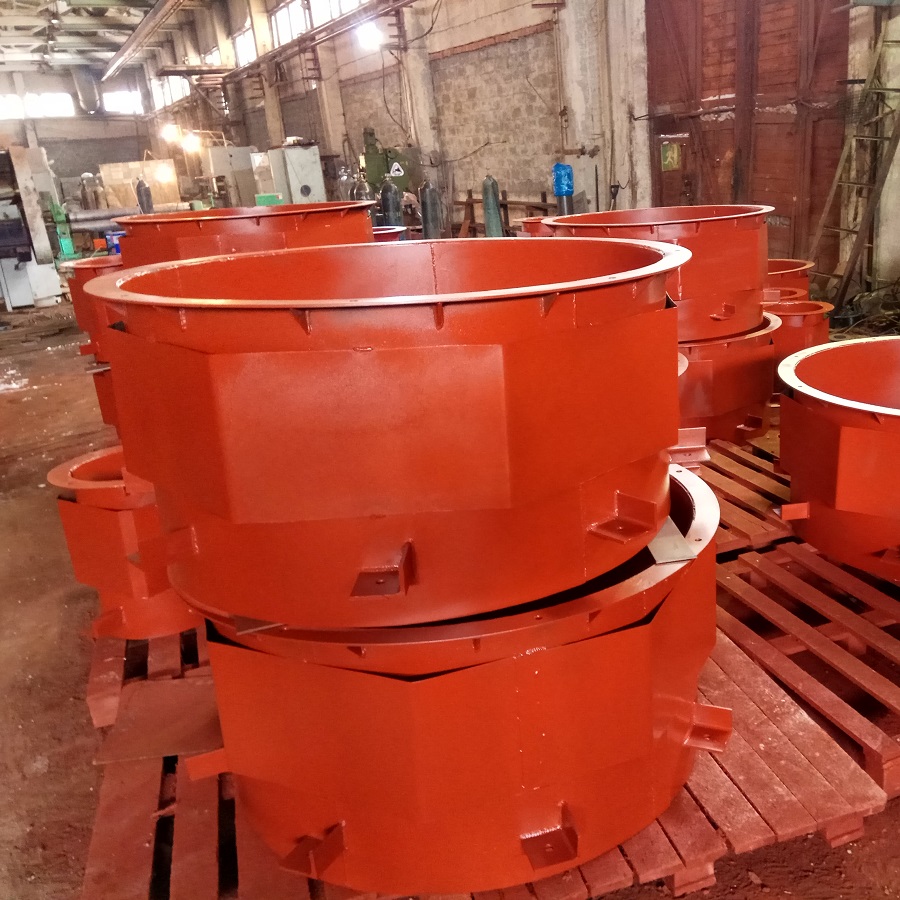

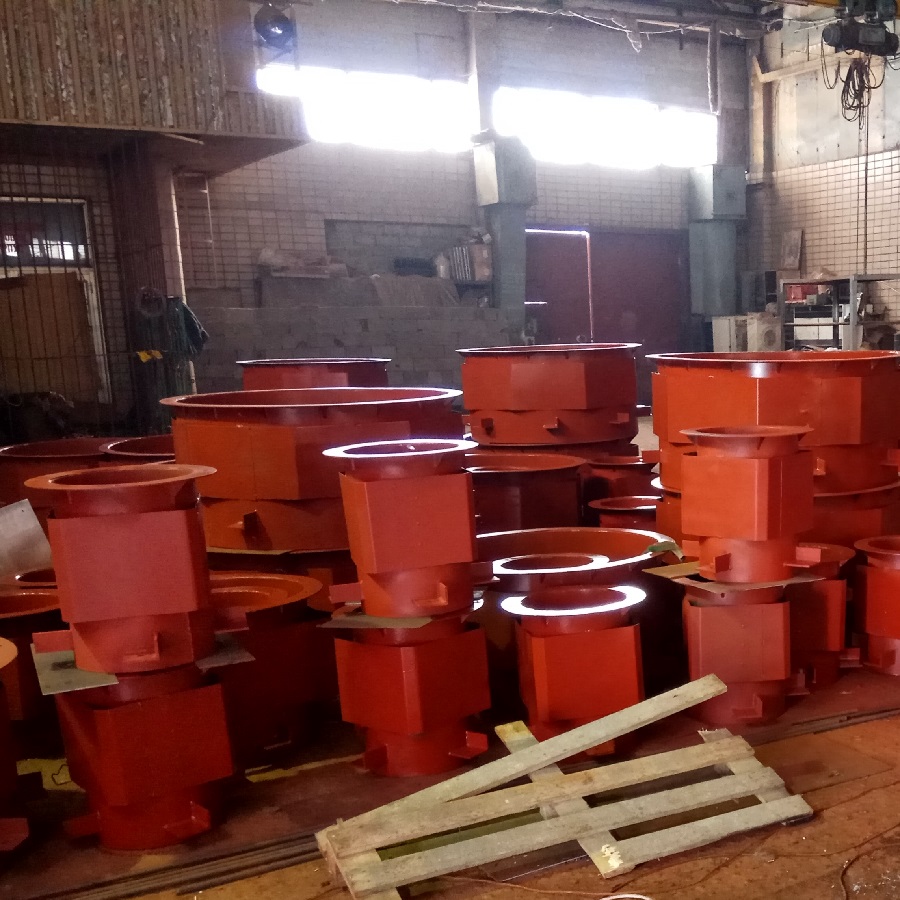

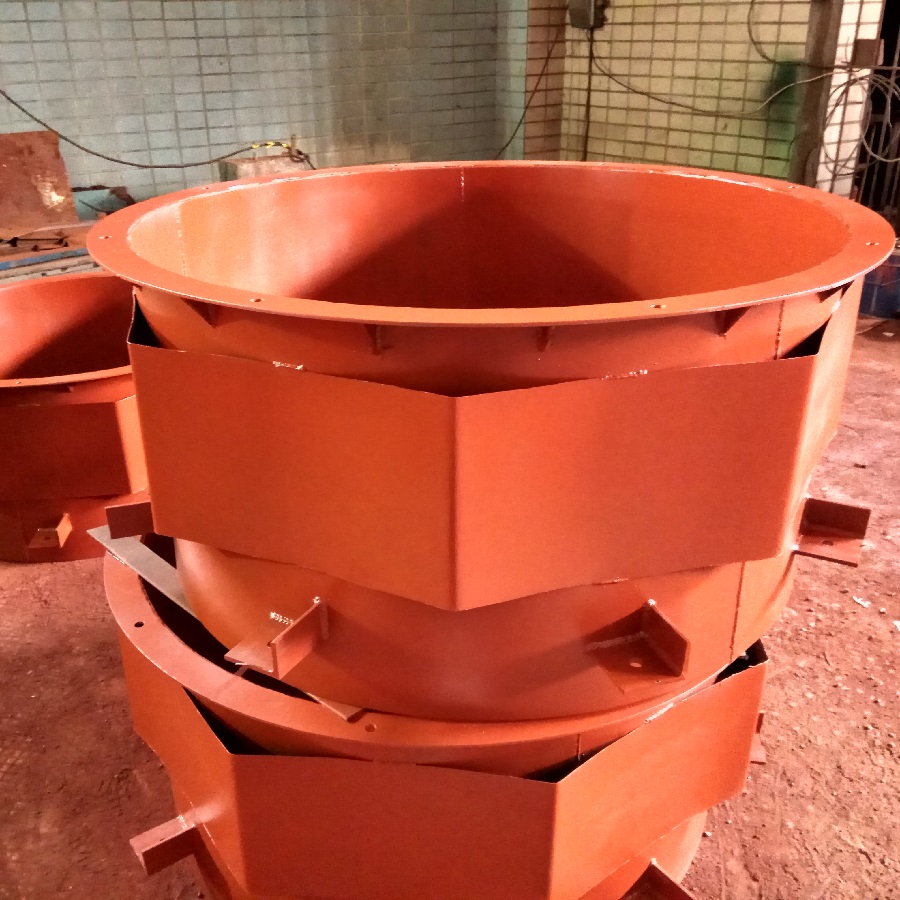

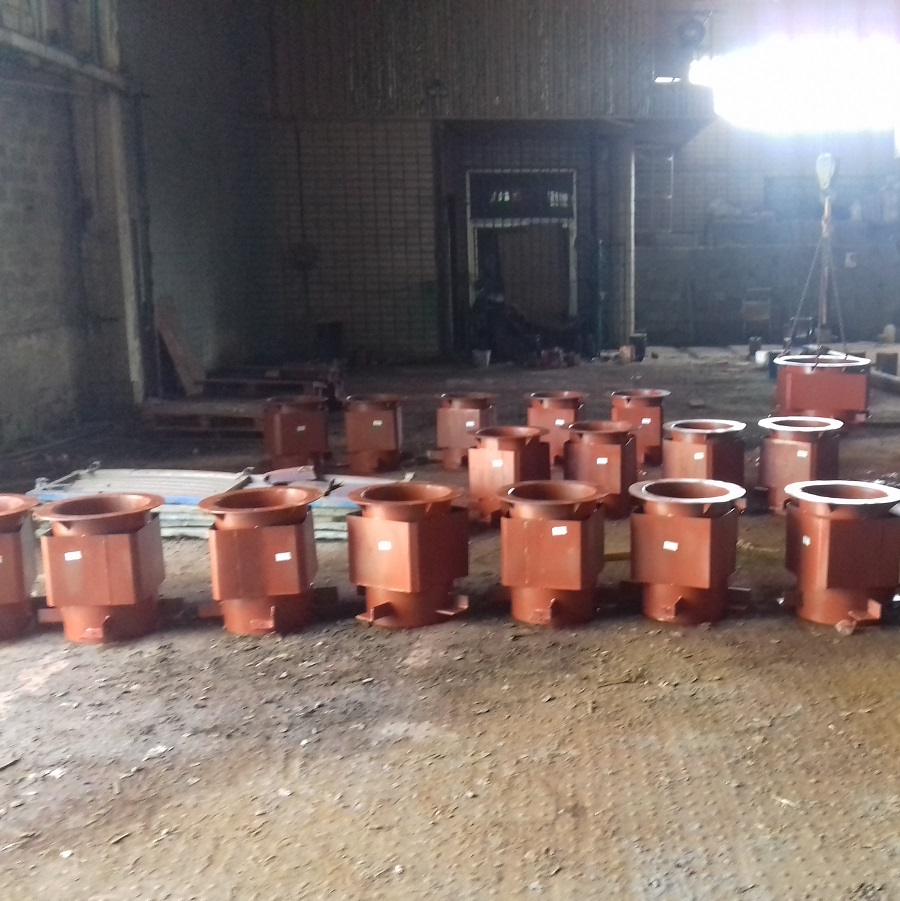

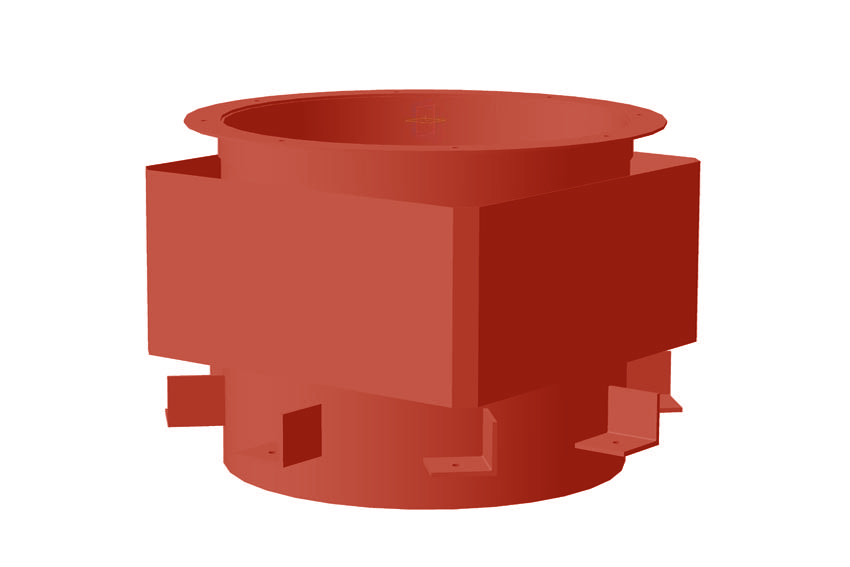

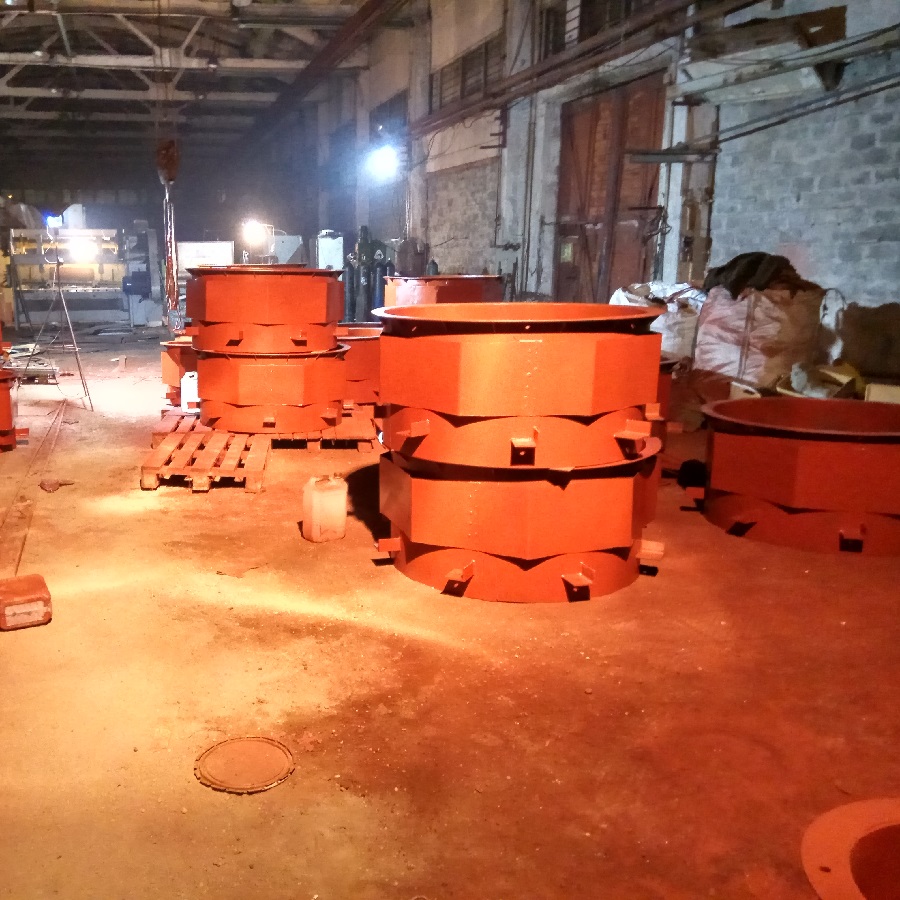

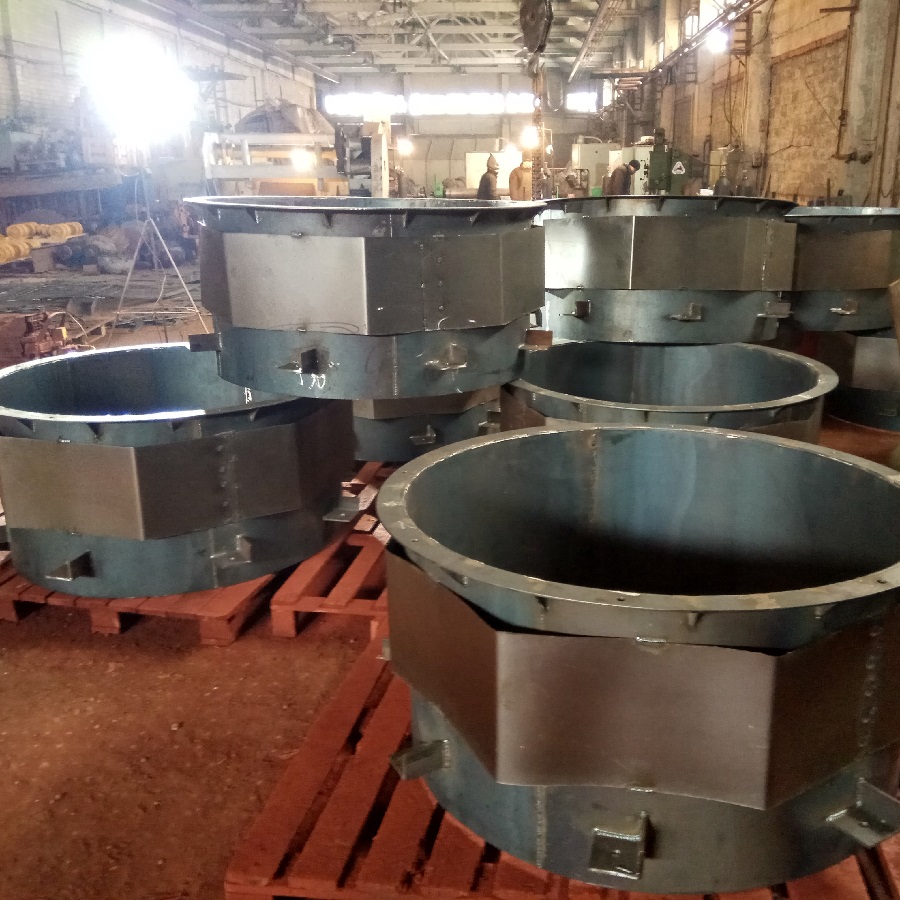

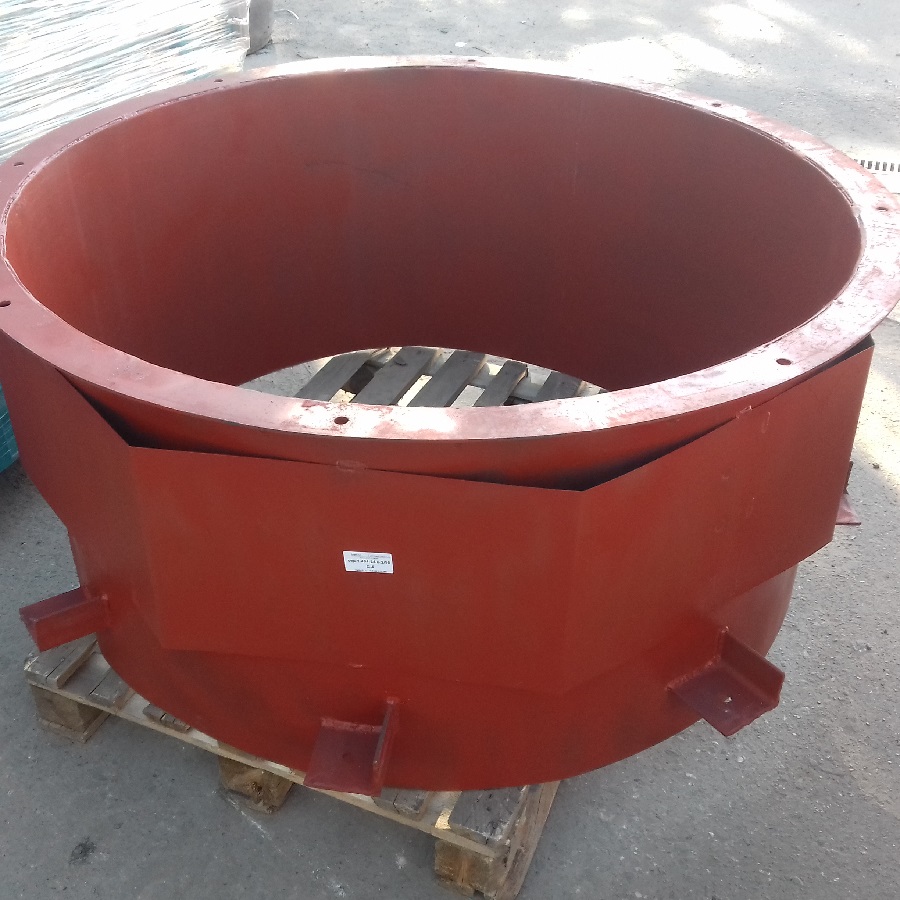

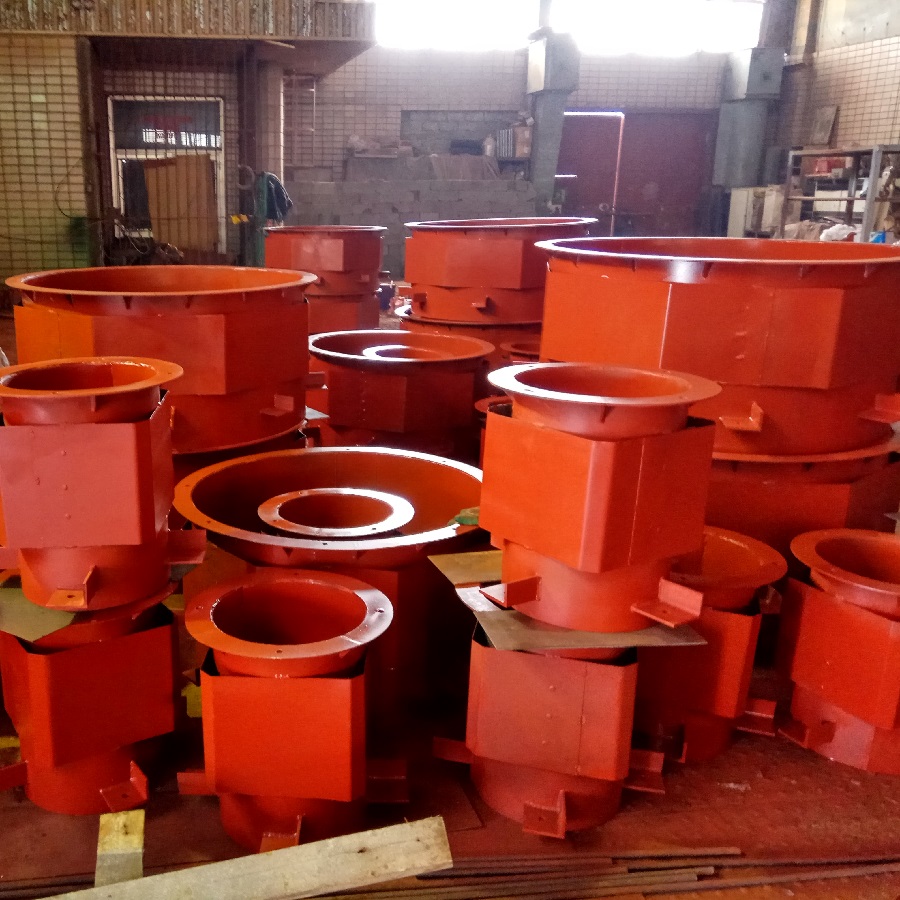

     Стакан в сборе состоит из корпуса и четырехгранного либо восьмигранного кожуха (облегчающего наклейку кровельного ковра, примыкающего к стакану). Корпус стакана представляет собой цилиндр, выполненный из стального вальцованного листа толщиной 5 мм, к которому в верхней части приваривается опорное кольцо, а в нижней части опорные элементы в виде уголков.
      Верхнее опорное кольцо служит опорой для вентиляторов и патрубков вентиляционных шахт, а так же служит дополнительным поясом жесткости для стакана.
      Опорные элементы стаканов выполняются из горячекатанных уголков, приваренных к корпусу стакана.
      Кожух стакана выполняется из тонколистовой стали, двумя отдельными элементами, с последующим присоединением их к корпусу стакана.

      Конкретное расположение вентиляторов на покрытии, схемы расположения распределительных балок, их марки и сечения, марки прогонов определяются при разработке чертежей КМ каркаса здания.
