Сткан СТС

Стакан стальной для установки вентиляторов (ВКРМ...)

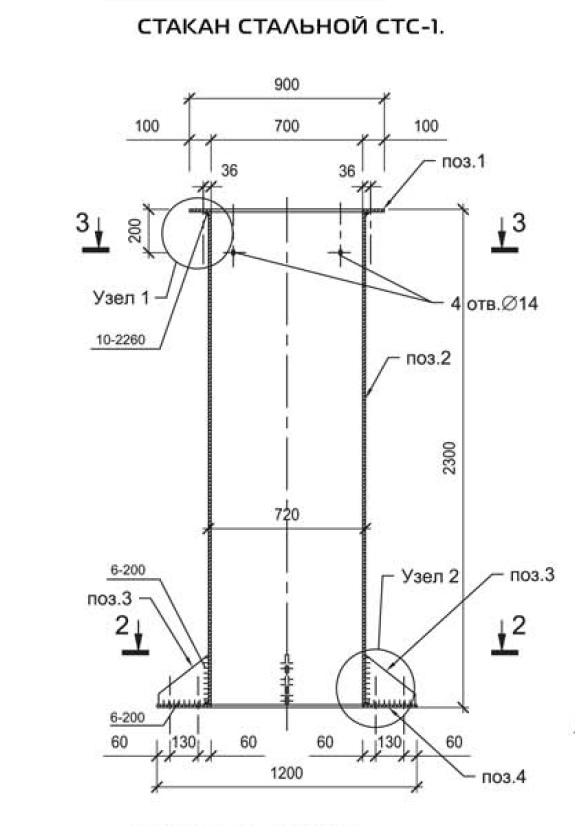

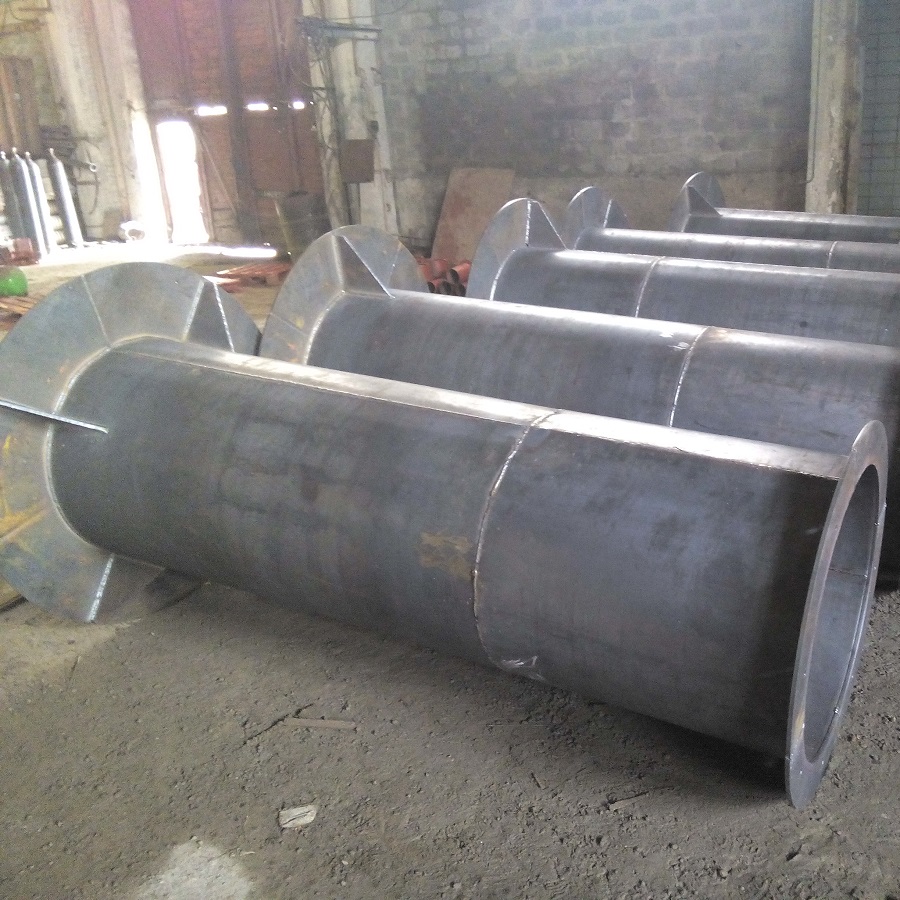

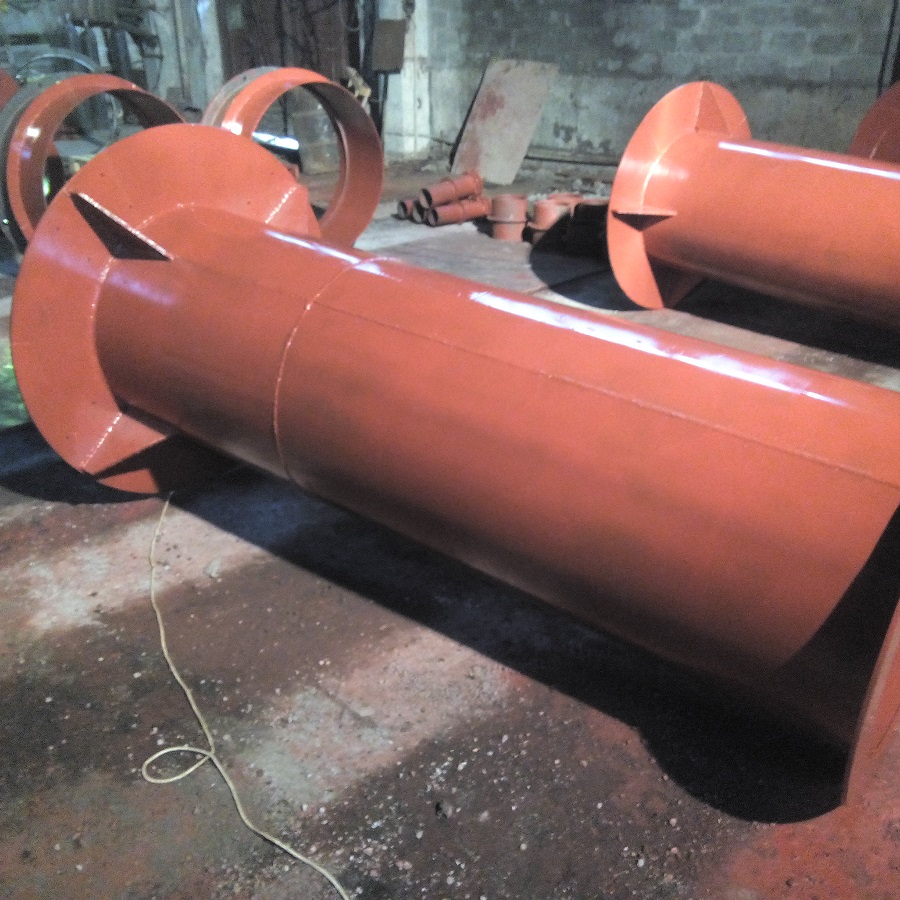

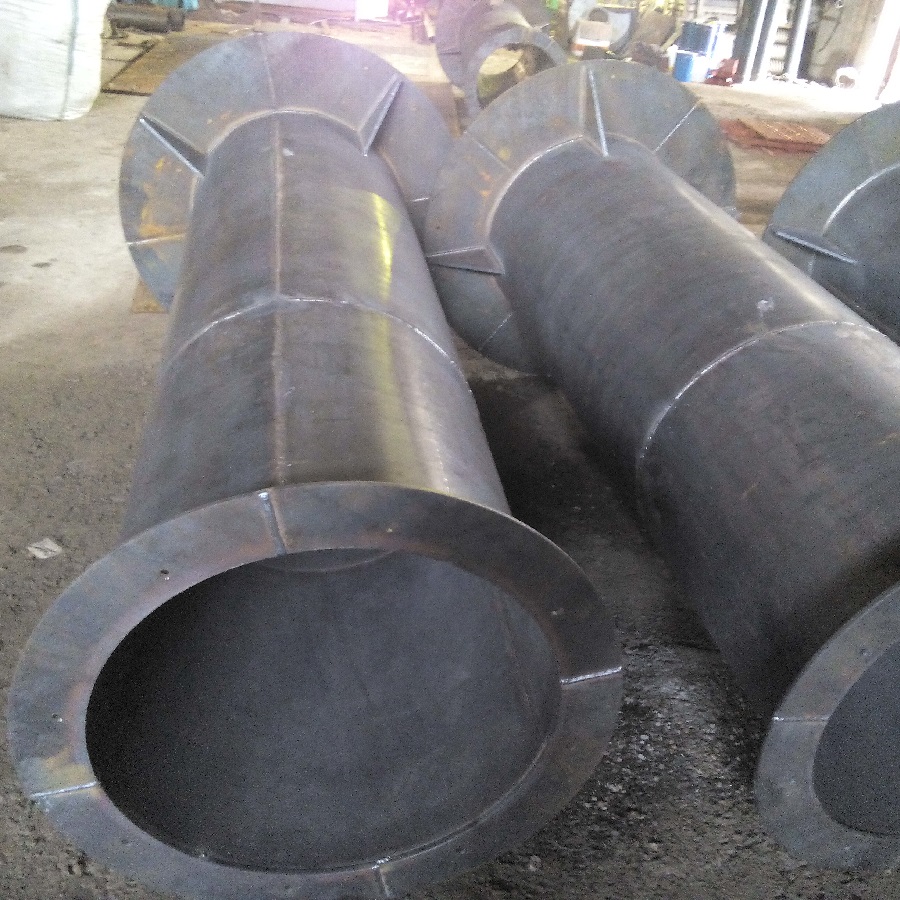

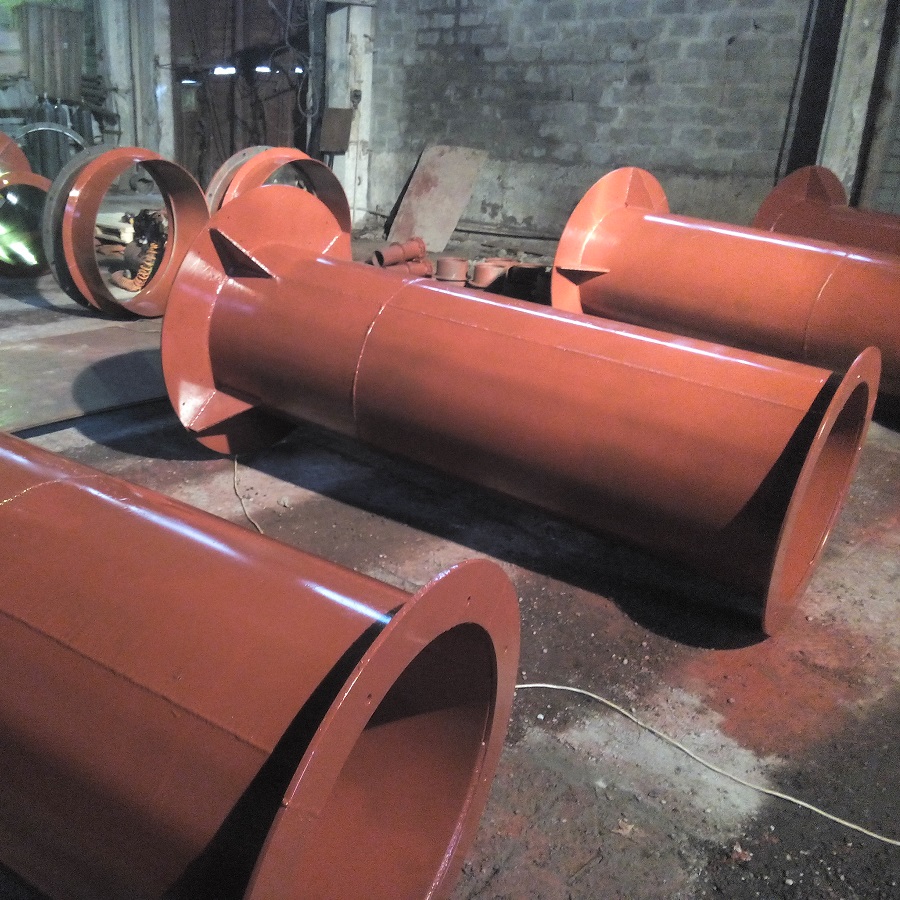

     Стальные стаканы выполняются из электросварных прямошовных труб по ГОСТ 10704-91. Так же допускается изготовление стаканов путем вальцовки основной обечайки (гильзы) из листа соответствующей толщины. Толщина стенки стаканов 10 и 12 мм. Высота стканов СТС-1, СТС-2 и СТС-3 2300 мм, а СТСк-1, СТСк-2 и СТСк-3 900 мм. Верхний фланец и нижняя опорная плита выполнены из листа толщиной 10 мм. В нижней и верхней опорной плите привариваются ребра жесткости.
      Для закрепления стакана на плите покрытия, в нижней опорной плите предусмотрены отверстия под анкера. А для удобства монтажа в стенках стакана сделаны 4 отверстия.
      В зависимости от размера вентилятора разработаны 3 типа вертиляторов. СТС-1, СТС-2 и СТС-3. Монтаж стаканов выполняется на цементно-песчаном растворе. Толщина шва должна быть не менее 10 мм. Вентиляторы крепятся к стаканам болтами М12.
      Перед установкой вентиляторов зазор между вентилятором и верхом стаканов необходимо заделать цементно-песчаным раствором. После монтажа вентилятора зазор заделывается герметиком.

Заказать стаканы марки СТС вы можете позвонив нам по телефонам

+7 (8352) 211-286, +7 (962)321-12-86,

либо оставив заявку на электронную почту

metko21@mail.ru


Крышные стаканы СТС и СТСк

Цены указаны с учетом НДС. Стоимость может изменяться в зависимости от сроков и объема заказа.
Наименование Диаметр, D мм Длина, мм Вес в сборе, кг Стоимость НДС Вкючено
СТС-1 D 900 2300 504 47 500 р.
СТС-2 D 1200 2300 695 64 900 р.
СТС-3 D 1650 2300 1270 119 000 р.
СТСк-1 D 900 920 250 23 500 р.
СТСк-2 D 1200 920 350 33 000 р.
СТСк-3 D 1650 920 475 44 900 р.
